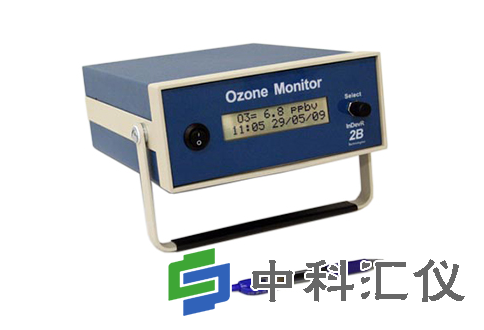

使用美国2B Model 202臭氧检测仪时，要想通过串行接口实时传送数据，请使用者提供的9针电缆将臭氧分析仪连接到电脑上，激活你的数据收集软件。

例如：终端(大部分Windows操作系统都有)或Tero Term Pro。后者更好因为终端有 500 行的缓冲限制，但用户可以设置Tero Term Pro的大缓冲容量。两个程序都允许你无限行地下载数据到电脑文件里。使用这些终端仿真程序，数据可以保存为文本文件，然后以微软Excel(或其它展开表格)方式打开，这样，通过定义分隔符(例如逗号和回车)可以转换成柱状形式的格式数据，进行数据处理和图形化。臭氧混合率(ppbv)，内部池温(K 或oC)，池压(Torr 或mbar)，以电压方式(如果从菜单激活的话)输入的三个外部模拟值，日期，时间等以逗号界定的ASCII字符送往串口(2400，4800 或 19,200 波特;8点;无奇偶性，1 停止位)，时间间隔为每 2 秒，10 秒，1 分，5 分或 1 小时，取决于从微处理器上选定的平均时间。时间假设为 24-小时(军用的)格式，日期为欧式(dd/mm/yy)。

一条典型的数据行

67.4,35.3,980.6,1.3876,2.3143,0.1875,15/10/01,18:31:27

在这里：

臭氧 = 67.4 ppbv

池温= 35.3 oC (可显示K，如从选定菜单)

池压= 980.6 mbar (可显示Torr，如从选定菜单)

模拟输入 A = 1.3876v

模拟输入 B = 2.3143v

模拟输入 C = 0.1875v

日期= October 15, 2001

时间 = 6:31:27 pm

使用菜单可关三个外部输入，从数据线上省略。模拟输入允许其它仪器的测量值和那些带有臭氧、时间和日期印记的同时传输到电脑里;这些输入可以同时记录在仪器内存里，接下来将描述到。通常和臭氧同时测量的外部测量值是外部温度、压力和相对湿度，但是任何仪器的可以输入到这台臭氧分析仪里。模拟信号输入的范围从 0 到+2.5000 伏特，它们被测量的准确度大约达到±0.0001 伏特。一个大于+5.0 伏特或小于–0.3 伏特的输入电压可能长久性损坏仪器。

如果这台臭氧分析仪已经设定成数据记录模式，输出串口数据行将在前加上序号;例如：2893,67.4,35.3,980.6,1.3876,2.3143,0.1875,15/10/01,18:31:27

此处2893是记录号

除了数据行，当记录开始或终止时，当从记录器传输数据开始和结束时，当数据收集中断时(例如失电)和当平均时间改变时，信息被写到串口。
